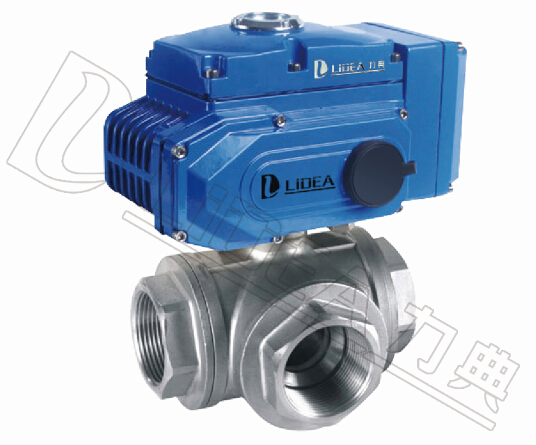

| LDBAE系列?電動螺紋式三通球閥 |
|
| 技術參數 | 標準規范 | |
| 電壓電壓? AC220V、AC380V（其它特制 | 螺紋標準???內螺紋（特選：NPT、BSP、BSPT、DIN259/2999） | |
| 環境溫度? -30℃～+70℃ | 檢測與試驗? ?GB/T13927-1992、B/T9092-1999 | |
| 防護等級? IP67 | 設計標準?? ?GB/T12224、GB/T8464 | |
| 閥體說明 | 結構長度標準 ? GB/T15188.3 | |
| 公稱通徑? 15-100mm | ? | |
| 公稱壓力? PN16、PN25 | ? | |
| 連接方式? 螺紋連接 | 功能選項 | |
| 閥體材質? SS304、SS316、SS316L | 防 爆 型? 防爆等級：dIIBT5 | |
| 碟板材質? SS304、SS316、SS316L | 信號反饋? X1機械無源信號，X2有源信號 | |
| 密封材料? PTFE、合金密封 | 手動功能? 手動功能 電動執行器帶有手動開閥、關閥功能 | |
| 工作溫度 | C6：-30℃～250℃ | 開關型?? 通電開到位，通電關到位。 |
| C7：-30℃～350℃ | 調節型? ?調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
| C8：-40℃～400℃ | 適用介質? 水、空氣、蒸汽、煤氣、油品、乙醇、酸堿性等氣體或液體 | |
| C9：-40℃～450℃ | 備注?? ?電動參數請另參考選配的電動執行器資料 | |
|

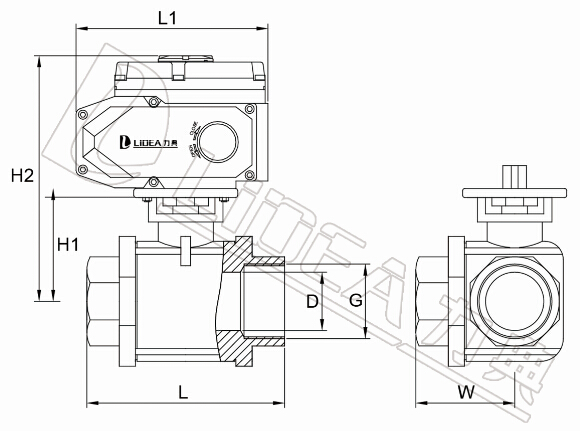

| GB閥體尺寸配LDE電動執行器 | |||||||
| 規格型號 | DN | L | D | H1 | H2 | W | E-電動頭 |
| LDBAE15 | 15 | 75 | 15 | 35 | 259 | 26 | LDE-010 |
| LDBAE20 | 20 | 80 | 20 | 39 | 236 | 32 | LDE-010 |
| LDBAE25 | 25 | 90 | 25 | 50.5 | 274.5 | 38 | LDE-010 |
| LDBAE32 | 32 | 110 | 32 | 55.5 | 249.5 | 49 | LDE-010 |
| LDBAE40 | 40 | 120 | 40 | 66 | 290 | 56 | LDE-010 |
| LDBAE50 | 50 | 140 | 50 | 68.1 | 292.1 | 70 | LDE-015 |
| LDBAE65 | 65 | 185 | 65 | 93.5 | 317.5 | 92 | LDE-015 |
| LDBAE80 | 80 | 205 | 80 | 104 | 374 | 102 | LDE-020 |
| LDBAE100 | 100 | 240 | 100 | 112 | 382 | 120 | LDE-030 |
| ? | |||||||
| GB閥體尺寸配LDX電動執行器 | |||||||
| 規格型號 | DN | L | D | H1 | H2 | W | E-電動頭 |
| LDBAE15 | 15 | 75 | 15 | 35 | 163.5 | 26 | LDX-005 |
| LDBAE20 | 20 | 80 | 20 | 39 | 171.5 | 32 | LDX-005 |
| LDBAE25 | 25 | 90 | 25 | 50.5 | 179.5 | 38 | LDX-010 |
| LDBAE32 | 32 | 110 | 32 | 55.5 | 184 | 49 | LDX-010 |
| LDBAE40 | 40 | 120 | 40 | 66 | 195 | 56 | LDX-016 |
| LDBAE50 | 50 | 140 | 50 | 68.1 | 197.1 | 70 | LDX-016 |
| LDBAE65 | 65 | 185 | 65 | 93.5 | 222.5 | 92 | LDX-016 |
| LDBAE80 | 80 | 205 | 80 | 104 | 233 | 102 | LDX-020 |
| LDBAE100 | 100 | 240 | 100 | 112 | 241 | 120 | LDX-040 |
| ? |
| 應用領域 |
| ?本產品采用回轉式角形程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4- |
| 20mA）電流信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制，三通球閥是綜合國內外先進技術而開發的新型三通切 |
| 換調節閥。標準球芯有L型三通和T型三通兩種，改變球芯與管道的相對角度?？梢詫θЧ艿懒黧w實現不同的組合控制；T型孔道可 |
| 起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。 |
| ? |
| 產品特點 |
| ?1、三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變球閥孔道與管道口的連接 |
| 狀態，纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。 |
| 2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連 |
| 接或關閉。 |
| 3、四座密封三通球閥具有造型美觀、結構緊湊合理，她不僅可實現介質流向的切換，也可使三個通道相互連通。同時可關閉任何一 |
| 個通道，使另外兩個通道，靈活控制管路是介質的合流或分流（如流向圖B）。 |
| 4、T型閥芯孔道可使三條正交的管道相互連通，起分流或合流作用；L型孔道連接相互正交的兩兩道，使另外一條孔道切斷，起改變 |
| 介質流向作用。 |
