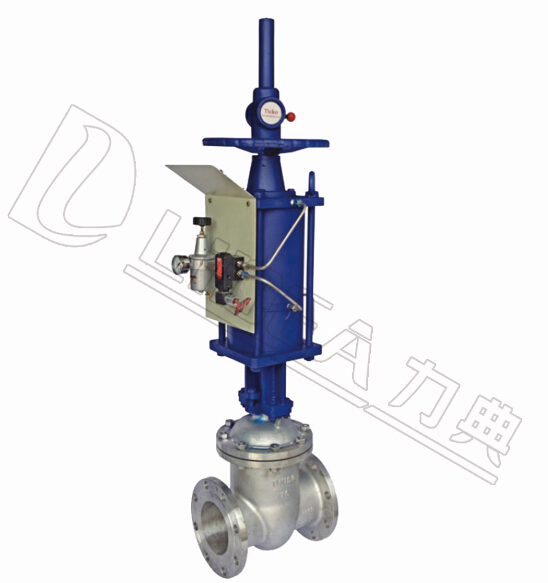

LDZP系列 氣動閘閥
|
| 技術參數 | 閥體參數 | |
| 氣缸形式 雙作用、單作用 | 公稱壓力 PN16、PN25、PN40 | |
| 環境溫度 -20℃～+80℃ | 連接方式 法蘭式GB(特選JB、ANSI、JIS） | |
| 氣源壓力 雙作用4～8bar,單作用5～8bar | 閥體材質 WCB、SS304、SS316、SS316L | |
| 閥板材質 SS、SS304、SS316、SS316L | ||
| 功能選項 | 密封材料 PTFE、PPL(特選：石墨、金屬硬密封） | |
| 防 爆 型 防爆等級：dIIBT4 | 工作溫度 | C6：-30℃～150℃(Y) |
| 信號反饋 X1機械無源信號，X2有源信號 | C7：-30℃～250℃(S) | |
| 手動功能 氣動閥可選手輪、手動開閥、關閥功能 | C8：-30℃～350℃(S) | |
| 調 節 型 輸入4-20mA信號，實現球閥調節功能 | ||
| 標準規范 | 附件選項 | |
| 設計依據 GB標準 ANSI標準 | 回 訊 器 也叫限位開關，遠程反饋開關信號 | |
| 設計標準 GB/12234 ANSI B16.34 | 電 磁 閥 雙作用選兩位五通，單作用選兩位三通 | |
| 法蘭連接 GB/12221 ANSI B16.10 | 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 結構長度 GB/12221 ANSI B16.10 | 手輪機構 轉動手輪機構，可實現手動開、關閥 | |
| 法蘭連接尺寸 GB/9113、JB/T79 ANSI B16.5(2～24'')ANSI B16.47(28～30'') | 電器定位器 輸入4-20mA信號，實現球閥調節功能 | |
| 實驗和檢驗 JB/T9092 API598 | 備 注 氣缸參數請另參考所選配的氣動執行器資料 | |
|

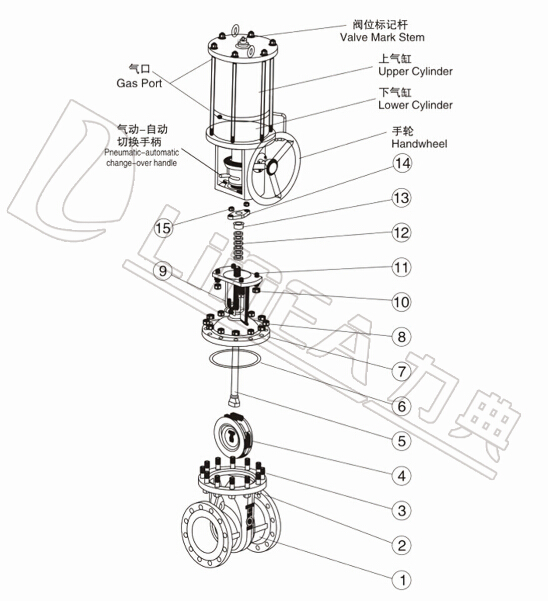

| 零件結構材質表 | |||||
| 材質 | |||||
| 序號 | 零件名稱 | C | P | R | |
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 螺帽 | 35 | 304 | 304 | |
| 3 | 螺栓 | 35 | 304 | 304 | |
| 4 | 閥座 | 25或1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 5 | 閘板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 6 | 墊片 | 不銹鋼+柔性石墨、PTFE | |||
| 7 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 8 | 螺帽 | 35 | 304 | 304 | |
| 9 | 吊環螺栓 | 35 | 304 | 304 | |
| 10 | 螺帽 | 35 | 304 | 304 | |
| 11 | 螺栓 | 35 | 304 | 304 | |
| 12 | 填料 | 柔性石墨、PTFE | |||
| 13 | 填料壓套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 14 | 填料壓板 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 15 | 螺帽 | 35 | 304 | 304 | |
|

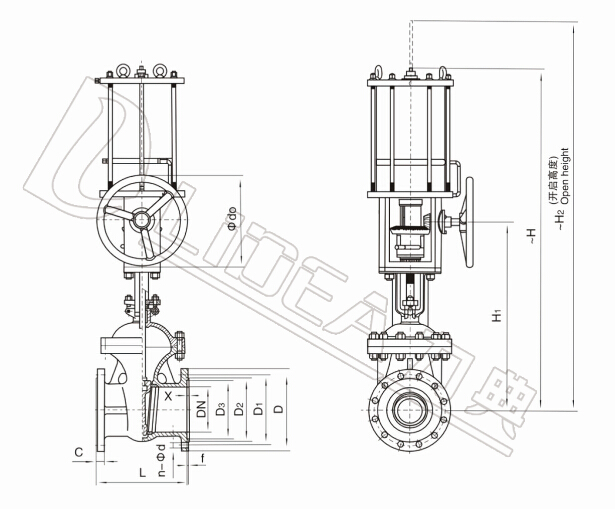

| 主要外形及連接法蘭尺寸Q641F(N、P、H、Y）-PN16(1.6MPA) | ||||||||||||
| 型號 | DN | L | ～H | H1 | ～H2 | Φdo | D | D1 | D2 | C | F | N-Φd |
| LDZP50 | 50 | 250 | 790 | 420 | 840 | 180 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
| LDZP80 | 80 | 280 | 910 | 460 | 990 | 200 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 |
| LDZP100 | 100 | 300 | 1050 | 560 | 1150 | 250 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 |
| LDZP150 | 150 | 350 | 1240 | 660 | 1390 | 320 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 |
| LDZP200 | 200 | 400 | 1520 | 810 | 1720 | 400 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 |
| LDZP250 | 250 | 450 | 1700 | 930 | 1950 | 400 | 405 | 355 | 319 | 26 | 3 | 12-Φ26 |
| LDZP300 | 300 | 500 | 1930 | 1090 | 2230 | 450 | 460 | 410 | 370 | 28 | 4 | 12-Φ26 |
| LDZP350 | 350 | 550 | 2160 | 1230 | 2510 | 450 | 520 | 470 | 429 | 30 | 4 | 16-Φ26 |
| LDZP400 | 400 | 600 | 2330 | 1360 | 2730 | 500 | 580 | 525 | 480 | 32 | 4 | 16-Φ30 |
| LDZP450 | 450 | 650 | 2540 | 1510 | 2990 | 500 | 640 | 585 | 548 | 34 | 4 | 20-Φ30 |
| LDZP500 | 500 | 700 | 2750 | 1660 | 2150 | 550 | 715 | 650 | 609 | 36 | 4 | 20-Φ33 |
| LDZP600 | 600 | 800 | 3080 | 1910 | 3680 | 550 | 840 | 770 | 720 | 38 | 5 | 20-Φ36 |
| LDZP700 | 700 | 900 | 3570 | 2200 | 4270 | 600 | 910 | 840 | 794 | 40 | 5 | 24-Φ36 |
| LDZP800 | 800 | 1000 | 1025 | 950 | 901 | 42 | 5 | 24-Φ39 | ||||
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
