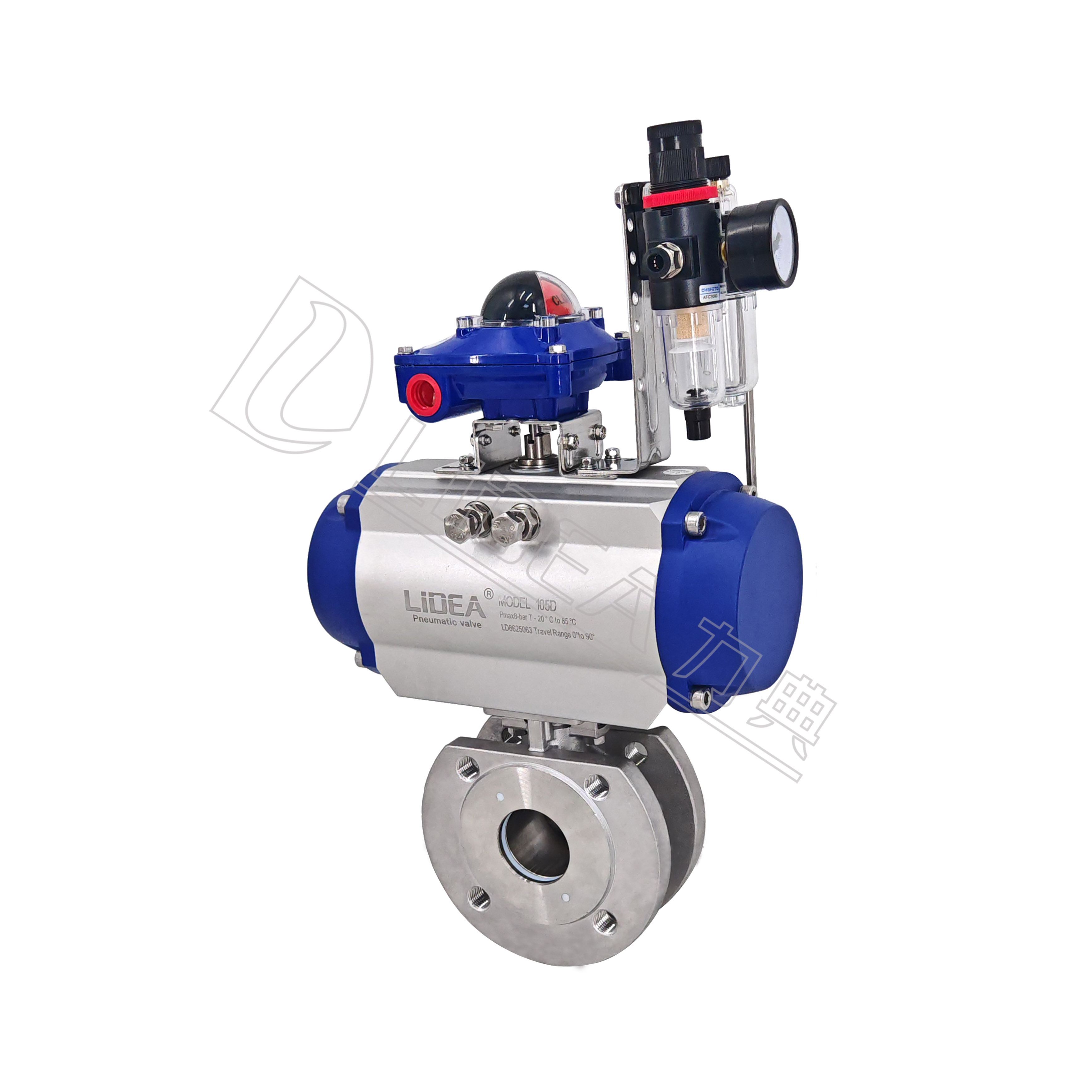

| LDBABP系列 氣動法蘭式超薄球閥 |
|
| 技術參數 | 閥體參數 | |
| 氣缸形式 雙作用、單作用 | 公稱壓力 PN16、PN25、PN40 | |
| 環境溫度 -20℃～+80℃ | 連接方式 法蘭式GB(特選JB、ANSI、JIS) | |
| 氣源壓力 雙作用4～8bar,單作用5～8bar | 閥體材質 WCB、SS304、SS316、SS316L | |
| 球芯材質 SS、SS304、SS316、SS316L | ||
| 功能選項 | 密封材料 PTFE、PPL | |
| 防 爆 型 防爆等級：dIIBT4 | 工作溫度 | |
| 信號反饋 X1機械無源信號，X2有源信號 | C3：-30℃～150℃ | |
| 手動功能 氣動閥可選手輪、手動開閥、關閥功能 | C6：-30℃～250℃ | |
| 調 節 型 輸入4-20mA信號，實現球閥調節功能 | 應用范圍 水、油、氣及某些腐蝕性液體 | |
| 附件選項 | ||
| 標準規范 | 回 訊 器 也叫限位開關，遠程反饋開關信號 | |
| 設計標準 GB/12237 | 電 磁 閥 雙作用選兩位五通，單作用選兩位三通 | |
| 結構長度 QVQB | 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 法蘭標準 JB79 | 手輪機構 轉動手輪機構，可實現手動開、關閥 | |
| 法蘭連接尺寸 GB/9113、JB/T79 | 電器定位器 輸入4-20mA信號，實現球閥調節功能 | |
| 檢測與實驗 GB/T139627-1992 | 備 注 氣缸參數請另參考所選配的氣動執行器資料 | |
|

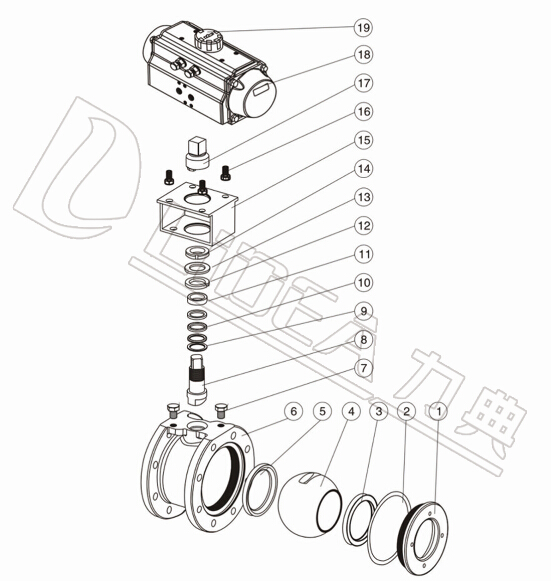

| 零件結構材質表 | |||||
| 材質 | |||||
| 序號 | 零件名稱 | C | P | R | |
| 1 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 墊片 | PTFE、對位聚苯（PPL） | |||
| 3 | 閥座 | PTFE、尼龍、對位聚苯 | |||
| 4 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 5 | 閥座 | PTFE、尼龍、對位聚苯 | |||
| 6 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 7 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 9 | 墊片 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 10 | 填料 | PTFE | |||
| 11 | 襯套 | PTFE、復合軸承 | |||
| 12 | 彈墊 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 13 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 14 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 15 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 17 | 連接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 18 | 氣動裝置 | LDP系列、LDSK系列、LDP系列 | |||
| 19 | 位置指示器 | 塑料 | |||
|

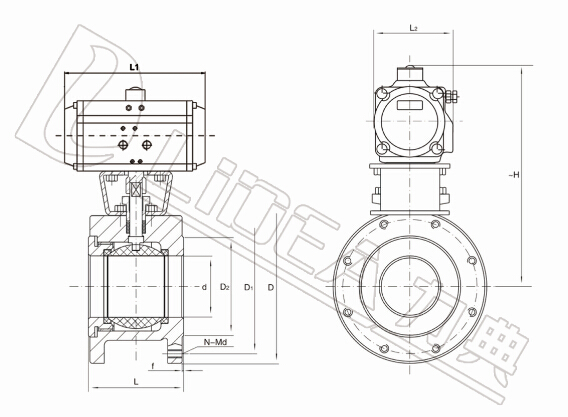

| 主要外形連接尺寸Q672F(N、P)-PN16(1.6MPA)/PN25（2.5MPA） | ||||||||||||
| 型號 | DN | L | L1 | L2 | ～H | D | D1 | D2 | B | F | N-Md | 執行器型號 |
| LDBABP15 | 15 | 32 | 141/159 | 71/83 | 177/208 | 95 | 65 | 46 | 14 | 2 | 4-M12 | LD052P/LD063SK |
| LDBABP20 | 20 | 38.5 | 141/159 | 71/83 | 182/213 | 105 | 75 | 56 | 14 | 2 | 4-M12 | LD052P/LD063SK |
| LDBABP25 | 25 | 45 | 141/211 | 71/95 | 187/230 | 115 | 85 | 65 | 16 | 2 | 4-M12 | LD063P/LD083SK |
| LDBABP32 | 32 | 55 | 159/211 | 83/95 | 223/243 | 140 | 100 | 76 | 16 | 3 | 4-M16 | LD063P/LD105SK |
| LDBABP40 | 40 | 62 | 211/248 | 95/107 | 231/261 | 150 | 110 | 84 | 18 | 3 | 4-M16 | LD083P/LD105SK |
| LDBABP50 | 50 | 72 | 248/269 | 107/123 | 258/293 | 165 | 125 | 99 | 20 | 3 | 4-M16 | LD083P/LD105SK |
| LDBABP65 | 65 | 95 | 248/315 | 107/141 | 273/298 | 185 | 145 | 118 | 22 | 3 | 4-M16 | LD105P/LD125SK |
| LDBABP80 | 80 | 120 | 269/345 | 123/152 | 303/325 | 200 | 160 | 132 | 24 | 3 | 8-M16 | LD105P/LD125SK |
| LDBABP100 | 100 | 145 | 345/409 | 152/172 | 333/390 | 220 | 180 | 156 | 24 | 3 | 8-M16 | LD125P/LD160SK |
| LDBABP125 | 125 | 200 | 409/438 | 172/187 | 380/468 | 250 | 210 | 184 | 26 | 3 | 8-M16 | LD160P/LD190SK |
| LDBABP150 | 150 | 225 | 438/550 | 187/215 | 432/529 | 285 | 240 | 211 | 26 | 3 | 8-M20 | LD190P/LD210SK |
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
