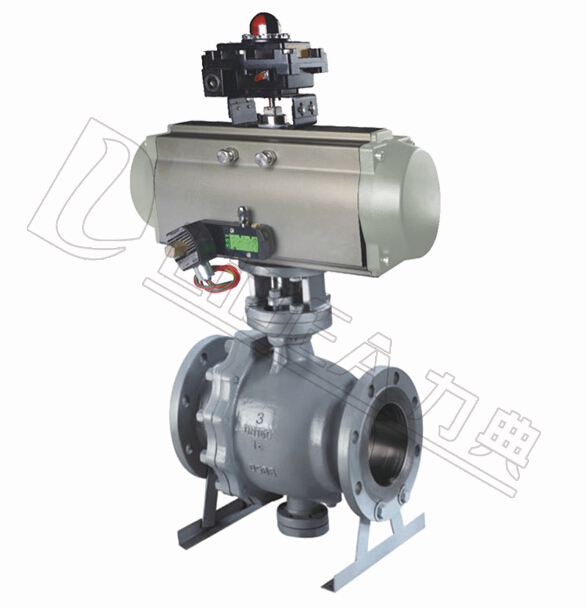

| LDBAAAP系列?氣動固定式球閥ANSI | |
?
|
| 技術參數 | 閥體參數 | |
| 氣缸形式??雙作用、單作用 | 公稱壓力 ?CLASS150、300、400 | |
| 環境溫度??-20℃～+80℃ | 連接方式 ?法蘭式GB(特選JB、ANSI、JIS) | |
| 氣源壓力??雙作用4～8bar,單作用5～8bar | 閥體材質 ?WCB、SS304、SS316、SS316L | |
| ? | 球芯材質 ?SS、SS304、SS316、SS316L | |
| 功能選項 | 密封材料??PTFE、PPL(特選：石墨、硬密封） | |
| 防 爆 型??防爆等級：dIIBT4 | 工作溫度 | ??C3：-30℃～150℃ |
| 信號反饋??X1機械無源信號，X2有源信號 | ??C6：-30℃～250℃ | |
| 手動功能??氣動閥可選手輪、手動開閥、關閥功能 | ??C7：-30℃～350℃ | |
| 調 節 型??輸入4-20mA信號，實現球閥調節功能 | ??C8：-40℃～450℃ | |
| ? | ? | |
| 標準規范 | 附件選項 | |
| 設計標準??API609 | 回 訊 器??也叫限位開關，遠程反饋開關信號 | |
| 結構長度??ANSI B16.10 | 電 磁 閥??雙作用選兩位五通，單作用選兩位三通 | |
| 法蘭連接???ANSI B16.10 | 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 法蘭連接尺寸 ??ANSI B16.5(2～24'')ANSI B16.47(26～32'') | 手輪機構? 轉動手輪機構，可實現手動開、關閥 | |
| 檢測與實驗 ?GB/T13927-1992 | 電器定位器??輸入4-20mA信號，實現球閥調節功能 | |
| ? | 備 注????氣缸參數請另參考所選配的氣動執行器資料 | |
|

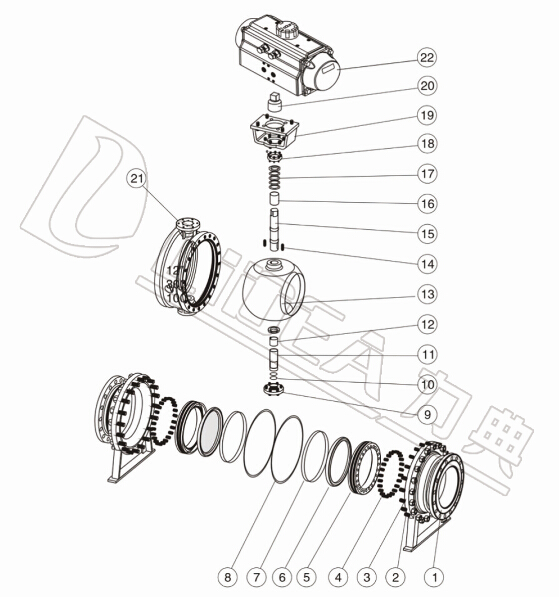

| 零件結構材質表 | |||||
| ? | 材質 | ||||
| 序號 | 零件名稱 | C | P | R | |
| 1 | 左右閥體 | A216-WCB | A351-CF8 | A351-CF8M | |
| 2 | 螺栓 | A193-B7 | A276-304 | A276-316 | |
| 3 | 螺母 | A194-2H | A276-304 | A276-316 | |
| 4 | 彈簧 | YB/T510460Si2Mo | YBD(T)111Cr18Ni9 | YBD(T)110Cr18Ni12Mo2 | |
| 5 | 閥座 | A182-A105 | A276-304 | A276-316 | |
| 6 | 密封圈 | PTFE、尼龍、對位聚苯、硬質合金 | |||
| 7 | O型圈 | 橡膠、氟橡膠 | |||
| 8 | 墊片 | PTFE、石墨金屬?gòu)?fù)合墊 | |||
| 9 | 法蘭 | A216-WCB | A351-CF8 | A351-CF8M | |
| 10 | 墊片 | A216-304 | A276-304 | A276-316 | |
| 11 | 下閥桿 | A216-410 | A276-304 | A276-316 | |
| 12 | 襯套 | PTFE復合軸承 | |||
| 13 | 球體 | A182-F304 | A182-F304 | A182-F316 | |
| 14 | 鍵 | AISI-C1045 | A276-304 | A276-316 | |
| 15 | 閥桿 | A276-410 | A276-304 | A276-316 | |
| 16 | 襯套 | PTFE復合軸承 | |||
| 17 | 填料 | PTFE、柔性石墨 | |||
| 18 | 填表料壓蓋 | A216-WCB | A276-304 | A276-316 | |
| 19 | 連接套 | A182-A105 | A276-304 | A276-304 | |
| 20 | 支架 | A216-WCB | A276-304 | A276-304 | |
| 21 | 閥體 | A216-WCB | A351-304 | A351-CF8 | |
| 22 | 氣動執行器 | LDP系列、LDSK系列、AW系列 | |||
|

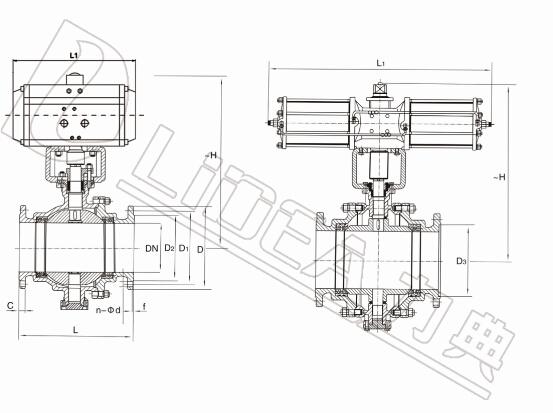

| 主要外形連接尺寸Q641F(N、P、H、Y)-Class150 | ||||||||||||
| 型號 | DN | in | L | L1 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBAAAP50 | 50 | 2 | 178 | 248/269 | 320/345 | 152 | 120.6 | 92 | 15.8 | 1.6 | 4-Φ19 | LD083P/LD105SK |
| LDBAAAP65 | 65 | 21/2 | 190 | 248/269 | 365/390 | 178 | 139.7 | 105 | 17.6 | 1.6 | 4-Φ19 | LD105P/LD125SK |
| LDBAAAP80 | 80 | 3 | 203 | 269/345 | 403/425 | 190 | 152.4 | 127 | 19.1 | 1.6 | 8-Φ19 | LD105P/LD125SK |
| LDBAAAP100 | 100 | 4 | 229 | 345/438 | 475/532 | 229 | 190.5 | 157 | 23.9 | 1.6 | 8-Φ19 | LD125P/LD160SK |
| LDBAAAP125 | 125 | 5 | 356 | 409/550 | 539/627 | 254 | 216 | 186 | 23.9 | 1.6 | 8-Φ22 | LD160P/LD190SK |
| LDBAAAP150 | 150 | 6 | 394 | 438/600 | 574/652 | 279 | 241.3 | 216 | 25.4 | 1.6 | 8-Φ22 | LD190P/LD210SK |
| LDBAAAP200 | 200 | 8 | 457 | 600/633 | 693/728 | 343 | 298.5 | 270 | 28.6 | 1.6 | 8-Φ22 | LD210P/LD240SK |
| LDBAAAP250 | 250 | 10 | 533 | 633/730 | 762/792 | 406 | 362 | 324 | 30.2 | 1.6 | 12-Φ25 | LD240P/LD270SK |
| LDBAAAP300 | 300 | 12 | 610 | 1180 | 820 | 483 | 432 | 381 | 31.8 | 1.6 | 12-Φ25 | AW20/AW25S |
| LDBAAAP350 | 350 | 14 | 686 | 1180 | 923 | 533 | 476 | 413 | 35 | 1.6 | 12-Φ29 | AW20/AW28S |
| LDBAAAP400 | 400 | 16 | 762 | 1320 | 979 | 597 | 539.5 | 470 | 36.6 | 1.6 | 16-Φ29 | AW28/AW35S |
| LDBAAAP500 | 500 | 20 | 914 | 1430 | 1079 | 699 | 635 | 584 | 42.9 | 1.6 | 20-Φ32 | AW35/AW40S |
| ? | ||||||||||||
| 主要外形連接尺寸Q641F(N、P、H、Y)-Class300 | ||||||||||||
| 型號 | DN | in | L | L1 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBAAAP50 | 50 | 2 | 216 | 248/345 | 336/373 | 165 | 127 | 92 | 22.3 | 1.6 | 8-Φ19 | LD083P/LD105SK |
| LDBAAAP65 | 65 | 21/2 | 241 | 269/409 | 395/449 | 190 | 149.2 | 105 | 25.4 | 1.6 | 8-Φ22 | LD105P/LD140SK |
| LDBAAAP80 | 80 | 3 | 283 | 315/438 | 435/477 | 210 | 168.3 | 127 | 28.6 | 1.6 | 8-Φ22 | LD125P/LD160SK |
| LDBAAAP100 | 100 | 4 | 305 | 409/550 | 504/572 | 254 | 200 | 157 | 31.8 | 1.6 | 8-Φ22 | LD140P/LD190SK |
| LDBAAAP125 | 125 | 5 | 381 | 438/600 | 566/634 | 279 | 234.9 | 186 | 35 | 1.6 | 8-Φ22 | LD160P/LD210SK |
| LDBAAAP150 | 150 | 6 | 403 | 550/633 | 649/709 | 318 | 269.9 | 216 | 36.6 | 1.6 | 12-Φ22 | LD190P/LD240SK |
| LDBAAAP200 | 200 | 8 | 502 | 600/633 | 715/750 | 381 | 330.2 | 270 | 41.3 | 1.6 | 12-Φ25 | LD210P/LD240SK |
| LDBAAAP250 | 250 | 10 | 568 | 633/730 | 782/812 | 444 | 387.5 | 324 | 47.7 | 1.6 | 12-Φ29 | LD240P/LD270SK |
| LDBAAAP300 | 300 | 12 | 648 | 1162 | 839 | 521 | 451 | 381 | 50.8 | 1.6 | 12-Φ32 | AW20/AW25S |
| LDBAAAP350 | 350 | 14 | 762 | 1380 | 984 | 584 | 514.5 | 413 | 54 | 1.6 | 20-Φ32 | AW20/AW28S |
| LDBAAAP400 | 400 | 16 | 838 | 1860 | 1004 | 648 | 571.5 | 470 | 57 | 1.6 | 20-Φ35 | AW28/AW35S |
| LDBAAAP500 | 500 | 20 | 991 | 1860 | 1118 | 775 | 686 | 584 | 63.5 | 1.6 | 24-Φ35 | AW35/AW40S |
| ? | ||||||||||||
| 主要外形連接尺寸Q641F(N、P、H、Y)-Class400 | ||||||||||||
| 型號 | DN | in | L | L1 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBAAAP50 | 50 | 2 | 292 | 269/409 | 336/373 | 165 | 127 | 92 | 25.4 | 6.4 | 8-Φ19 | LD083P/LD125SK |
| LDBAAAP65 | 65 | 21/2 | 330 | 345/438 | 432/474 | 190 | 149.2 | 105 | 28.6 | 6.4 | 8-Φ22 | LD105P/LD125SK |
| LDBAAAP80 | 80 | 3 | 356 | 345/409 | 507/575 | 210 | 168.3 | 127 | 31.8 | 6.4 | 8-Φ22 | LD105P/LD140SK |
| LDBAAAP100 | 100 | 4 | 406 | 409/550 | 572/640 | 254 | 200 | 157 | 35 | 6.4 | 8-Φ26 | LD140P/LD160SK |
| LDBAAAP125 | 125 | 5 | 457 | 438/600 | 644/704 | 279 | 234.9 | 186 | 38.2 | 6.4 | 8-Φ26 | LD160P/LD190SK |
| LDBAAAP150 | 150 | 6 | 495 | 550/633 | 721/751 | 318 | 269.9 | 216 | 41.3 | 6.4 | 12-Φ26 | LD190P/LD210SK |
| LDBAAAP200 | 200 | 8 | 597 | 633/730 | 787/817 | 381 | 330.2 | 270 | 47.6 | 6.4 | 12-Φ29 | LD210P/LD270SK |
| LDBAAAP250 | 250 | 10 | 673 | 1180 | 801 | 444 | 387.3 | 324 | 54 | 6.4 | 16-Φ32 | LD270P/LD255SK |
| LDBAAAP300 | 300 | 12 | 762 | 1180 | 916 | 521 | 450.8 | 381 | 57.5 | 6.4 | 16-Φ35 | AW25/AW28S |
| LDBAAAP350 | 350 | 14 | 826 | 1320 | 973 | 584 | 514.3 | 413 | 60.5 | 6.4 | 20-Φ35 | AW25/AW35S |
| LDBAAAP400 | 400 | 16 | 902 | 1430 | 1055 | 648 | 571.5 | 570 | 63.5 | 6.4 | 20-Φ39 | AW35/AW40S |
| LDBAAAP500 | 500 | 20 | 1054 | 1950 | 1228 | 775 | 685.8 | 584 | 70 | 6.4 | 20-Φ42 | AW40 |
| 備注： | ? |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
