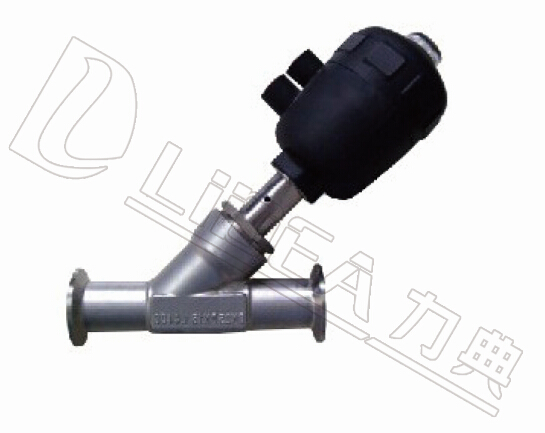

LDY2001系列?氣動卡箍角座閥
? |
| 技術參數 | ? |
| 管道壓力?? | Max 1.6MPA(232psi) |
| 控制壓力?? | 0.3-0.8MPA(43.5-116psi) |
| 控制介質?? | 中性氣體或空氣 |
| 閥體材料?? | CF8M/CF8 |
| 密封材料?? | PTFE |
| 氣缸材料?? | CF8 |
| 氣缸尺寸?? | 50mm,63mm,80mm,100mm |
| 適用介質? | ?水，酒精，油，燃料，蒸汽，中性氣體或液體，有 機溶劑，酸堿溶液 |
| 介質粘度?? | ??Max 600mm2/s ?? |
| 介質溫度? | ?-10℃～+180℃ |
| 環境溫度?? | -10℃～+80℃ |
| 控制形式?? | 標準常閉、常開、單作用 |
| 連接形式?? | 螺紋式，焊接時，法蘭式，快裝式 |
|
|
|
| 特點： | ? |
| ? | 流量大、流阻小、無水錘 |
| ? | Y型設計，增加30%流量 |
| ? | 超長使用壽命 |
| ? | 閥桿自動校正，自潤滑，免維護 |
| ? | 氣缸采用不銹鋼材質，在惡劣的環境中更加優秀，可360°旋轉 |
|

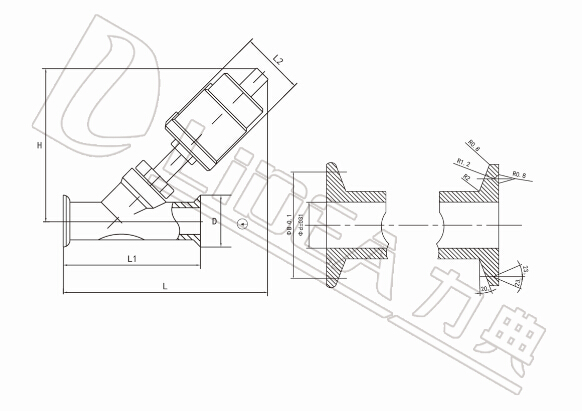

| 外形尺寸 | |||||||
| 型號 | DN | L | L1 | L2 | H | D | 執行器 |
| LDY200115 | 15 | 160 | 120 | 62 | 120 | 50.5 | Φ50 |
| LDY200120 | 20 | 165 | 140 | 62 | 130 | 50.5 | Φ50 |
| LDY200125 | 25 | 190 | 160 | 76 | 160 | 50.5 | Φ63 |
| LDY200132 | 32 | 220 | 176 | 76 | 195 | 50.5 | Φ63 |
| LDY200140 | 40 | 230 | 190 | 76 | 245 | 50.5 | Φ63 |
| LDY200150 | 50 | 300 | 210 | 96 | 295 | 64 | Φ80 |
