LD51系列?零壓啟動電磁閥 |
   |
| 產品特點 | 技術參數 | |||
| 適用于控制液體、氣體、輕油(≤20CST)等介質，采用直動式及分步2直動式結構，零壓力開閥，流量大可靠性高等特點。閥體材質為黃銅（熱鍛），不銹鋼SS304(精密鑄造），該系列具有多種型式，您可以根據控制需要進行選擇。 | 介質溫度：-5℃～+80℃,-5℃～130℃ | |||
| 工作壓力：0～10bar | ||||
| 運作方式：直動式,分步直動式（DN25-DN50) | ||||
| 工作型式：常閉型、常開型 | ||||
| 閥體材質：黃銅、SS304、SS316 | ||||
| 密封材質：丁晴橡膠（NBR常規型） | ||||
| ? | ? | |||
| 功能選項 | 電器參數 | |||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 380V 110V 24V DC24V 12V | |
| NO | 常閉型 | 通電閥開，斷電閥關 | 塑封線圈：IP65 F級 標準接線盒 | |
| K | 常開型 | 通電閥關，斷電閥開 | 鐵殼線圈：IP54 F級 可供其他電壓線圈 | |
| E | 防爆型 | 防爆等級：ExDII BT4 | 塑封線圈： | DN10～25mm AC 26VA DC 18W |
| T | 定時器 | 可以設定開、關間隙時間 | DN32～50mm AC 40VA DC 30W | |
| N | 塑封線圈 | IP65，防水作用 | 鐵殼線圈： | DN10～25mm AC 26VA DC 18W |
| J | 節能模塊 | 降低線圈溫升和功耗 | DN32～50mm AC 40VA DC 30W | |
| 選配 |
| *密封材質：氟橡膠VITON-10℃～130℃，三元乙丙膠EPDM-10℃～110℃ |
| *帶LED指示燈接線盒 *鐵殼線圈（常規型），塑封線圈 *螺紋接口：NPT螺紋，RC螺紋 |
| *時間定時控制器 |
|

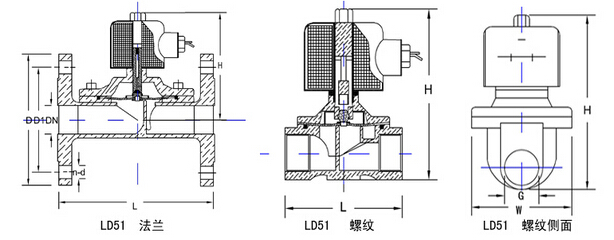

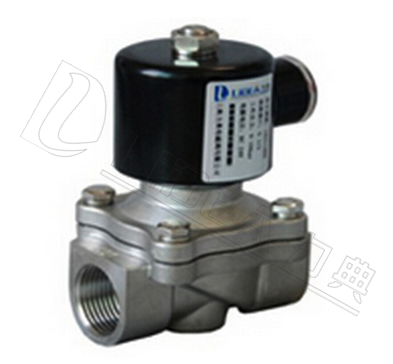

| 規格參數表(螺紋連接) | |||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H/常開型/防爆型 | 工作壓力 | |
| 常閉型 | 常開型 | ||||||
| LD512.5 | 1/8 | 2.5 | 0.25 | 40.5 | 75/--/-- | 0～10 | 0～6 |
| LD512.5 | 1/4 | 2.5 | 0.25 | 40.5 | 75/--/-- | 0～10 | 0～6 |
| LD5104 | 1/4 | 4 | 0.6 | 54 | 75/--/-- | 0～10 | 0～6 |
| LD5104 | 3/8 | 4 | 0.6 | 54 | 90/--/-- | 0～10 | 0～6 |
| LD5110 | 3/8 | 10 | 4.8 | 68 | 117/--/-- | 0-10 | 0～6 |
| LD5115 | 1/2 | 15 | 4.8 | 68 | 117/135/125 | 0～10 | 0～6 |
| LD5120 | 3/4 | 20 | 7.6 | 73 | 123/142/135 | 0～10 | 0～6 |
| LD5125 | 1 | 25 | 12 | 99 | 135/150/150 | 0～10 | 0～6 |
| LD5132 | 11/4 | 32 | 24 | 110 | 154/190/190 | 0～10 | 0～6 |
| LD5140 | 11/2 | 40 | 29 | 120 | 162/190/190 | 0～10 | 0～6 |
| LD5150 | 2 | 50 | 48 | 154 | 185/215/202 | 0-10 | 0～6 |
| ? | ||||||||||

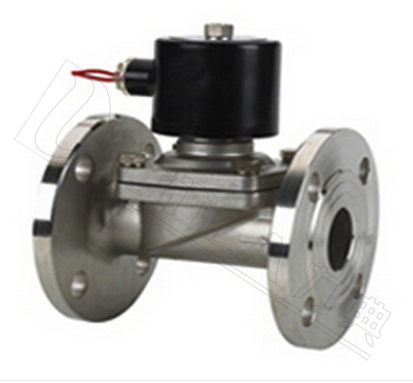

| 規格參數表 (法蘭連接) | ||||||||||
| 型號 | 通徑mm | Cv值 | L | H/常開型/防爆型 | D | D1 | b | n-d | 工作壓力 | |
| 常閉型 | 常開型 | |||||||||
| LD5115F | 15 | 4.8 | 106 | 141 | -- | -- | -- | -- | 0-10 | 0-6 |
| LD5120F | 20 | 7.6 | 106 | 143 | -- | -- | -- | -- | 0-10 | 0-6 |
| LD5125F | 25 | 12 | 135 | 166/180/180 | 110 | 85 | 14 | 4-Φ14 | 0-10 | 0-6 |
| LD5132F | 32 | 24 | 142 | 204/235/285 | 135 | 100 | 15 | 4-Φ18 | 0-10 | 0-6 |
| LD5140F | 40 | 29 | 149 | 217/240/285 | 145 | 110 | 15 | 4-Φ18 | 0-10 | 0-6 |
| LD5150F | 50 | 48 | 184 | 227/255/300 | 160 | 125 | 16 | 4-Φ18 | 0-10 | 0-6 |
| 優化建議 |
| *您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 |
| *閥體標注方向必須與介質流向一致 |
|
*提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。
|
