| LD62A系列 精巧型電磁閥 |
 |
| 應用范圍 | 技術參數 | ||
| 適用于科研實驗裝備、分析測量儀器、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、液壓系統、環保設備、石化電力、清洗設備、噴灌系統、機器制造、食品工業等自動化控制。 | 介質溫度：C2:0℃～80℃ C3:0℃～130℃ | ||
| 工作壓力：0～13bar | |||
| 運作方式：直動式 | |||
| 工作型式：常閉型、常開型 | |||
| 閥體材質：黃銅、SS316 | |||
| 密封材質：NBR、EPDM、VITON | |||
| 功能選項 | 電氣參數 | ||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 110V 24V DC24V 12V |
| NO | 常閉型 | 通電閥開，斷電閥關 | 塑封線圈：IP65 F級 |
| K | 常開型 | 通電閥關，斷電閥開 | 額定功率： AC 22VA ,DC 13W |
|

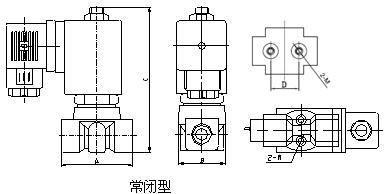

| 規格參數表(常閉型) | |||||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H | 工作壓力 | |||
| 氣、水 | 油≤22CST | ||||||||
| AC | DC | AC | DC | ||||||
| LD6202.5A | 1/8 1/4 | 2.5 | 0.23 | 40 | 83 | 13 | 13 | 10 | 10 |
| LD6203A | 1/8 1/4 | 3.0 | 0.3 | 40 | 83 | 13 | 13 | 10 | 10 |
| LD6205A | 1/8 1/4 | 5.0 | 0.65 | 43.4 | 81.5 | 4 | 2.5 | 2.5 | 2 |
| LD6206A | 1/8 1/4 | 6.0 | 0.80 | 43.4 | 81.5 | 3 | 2 | 2.5 | 2 |
| 5 | |||||||||
| 規格參數表(常開型) | |||||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H | 工作壓力 | |||
| 氣、水 | 油≤22CST | ||||||||
| AC | DC | AC | DC | ||||||
| LD6201A-K | 1/8 1/4 | 1 | 0.04 | 42 | 90 | 30 | 30 | 25 | 25 |
| LD6201.5A-K | 1/8 1/4 | 1.5 | 0.09 | 42 | 90 | 20 | 20 | 15 | 15 |
| LD6202.5A-K | 1/8 1/4 | 2.5 | 0.20 | 42 | 90 | 15 | 15 | 12 | 12 |
| LD6203A-K | 1/8 1/4 | 3 | 0.23 | 42 | 90 | 12 | 12 | 10 | 10 |
| LD6204A-K | 1/8 1/4 | 4 | 0.65 | 42 | 90 | 6 | 5 | 4 | 4 |
| 優化建議 |
| *您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
